Hirschmann statik yo'naltirish sozlamalarini o'zgartirish

Bo'lim qatlamli qatlam bo'lishi kerak. Port - yo'nalishi vlansni aniqlay olmaydi va T. bilan belgilangan VLAN-marshrut paketlarini rad etadi.

1. VLAN konfiguratsiya rejimida mikroavtobus yarating va marshrut funktsiyasini yoqing;

2. Interface IP manzilini sozlash uchun VLAN-marshrutlash interfeysi yoki interfeys rejimiga kiring va portni yo'naltirish funktsiyasini yoqing;

3. portlarni tegishli vlinlarga tayinlang.

I. VLAN manzillarini sozlash

1. Concigurature Sehrgarni bosing

2. VLAN qiymatini kiriting yoki - vlan ro'yxatini bosing, so'ng Keyingisini bosing.

3. Keyingi to'g'ridan-to'g'ri bosing, agar so'ralsa, yo'q-ni tanlang

4 Router-ning IP manzilini va Router-ning pastki qismini kiriting va chapdagi ro'yxatga qo'shish uchun qo'shish-ni bosing. Sub - interfeys manziliga foydalanilmasa, e'tiborni e'tiborsiz qoldirib bo'lmaydi. Saqlash uchun Finish-ni bosing.

5. Ro'yxatda port9.x paydo bo'ladi. Ushbu portning IP-manzili - VLAN-ning marshrutizatsion interfeysi.

II. Portni yo'naltirish bo'yicha IP manzilini sozlash

Ikki - portga mos keladigan "IP-manzil" hujayrasini bosing va IP manzilini kiriting; "NetMask" hujayrasida qo'shimcha tarmoq niqobini kiriting va"Yo'nalish" opsiyasini tekshiring. Port 2.1-ni misol sifatida oling:

Ikkita bosish port 2.1

Tegishli "IP manzil" bo'limida IP manzilini 10.0.1.1-ni kiriting;

"NetMask" birligida 255.255.255.0-ni kiritish uchun "Netmosk" bo'limini kiriting;

Ushbu portning marshrut funktsiyasini yoqish uchun "Marshrutlash" parametrini tekshiring;

Eslatma: "Proksi arp" funktsiyasi varianti: ProksiR arp - bu ARP protokolining varianti. Standart shlyuzga ega bo'lmagan kompyuter uchun tarmoqdagi boshqa kompyuterlar bilan aloqa qilish uchun sozlangan, shlyuz bir kompyuterdan ARP so'rovini qabul qiladi va o'z kompyuterining TP manzilidan foydalangan holda manba kompyuteriga javob beradi.

Eslatma: "Netirlangan efirda" funktsiyasi variantlari: Belgilangan marshrut portining to'g'ridan-to'g'ri tarmog'ining to'g'ridan-to'g'ri tarmog'ining efir funktsiyasini yoqing

Statik yo'naltirish stolining konfiguratsiyasi

III. Jahon marshrutlash funktsiyasini yoqish

1. On ni tanlang, standart sozlama o'chirilgan, saqlash uchun SETIN

2

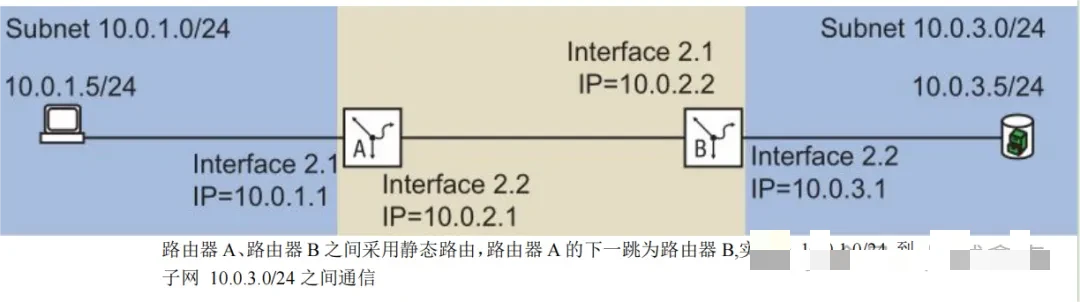

IV. Statik yo'nalishni sozlash misoli

1. Statik yo'naltirish Router va Router o'rtasida qo'llaniladi. Routerning keyingi hopi A Yeutuni A Connet 10.0.3.0/24-dan "B." Router B tomonidan amalga oshiriladi.

2. Yangi marshrut kiritish

Pop - dialog oynasida Router-ni kiriting: Maqsadli tarmog'i: 10.0.0.0; Niqob: 255,255,255,0; Keyingi hop manzil: 10.0.2.2; Ustuvor: 1 (standart qiymat)

Boshqa yonma-yon kirishlar bo'yicha router:

Maqsadli tarmoq: 10.0.1.0; Niqob: 255,255,255,0; Keyingi hop manzil: 10.0.2.2; Ustuvor: 1 (standart qiymat)

3. Qurilmani va NV {- qo'chqoriga tejang
