MOXA Nesportni -485 dan ajratib olish uchun siz ikki simli seriallar to'plamini to'plash uchun siz TX / RX nuri har doim disk raskali to'qnashuv paytida, har doim to'qnashuv paytida to'qnashuvga duch kelishingiz mumkin. Ushbu maqola oladiMOXA NESport 5150Ushbu muammoni qanday hal qilishda qanday muammoli bo'lishini tushuntirish uchun misol sifatida.
I. Muammo yuzaki

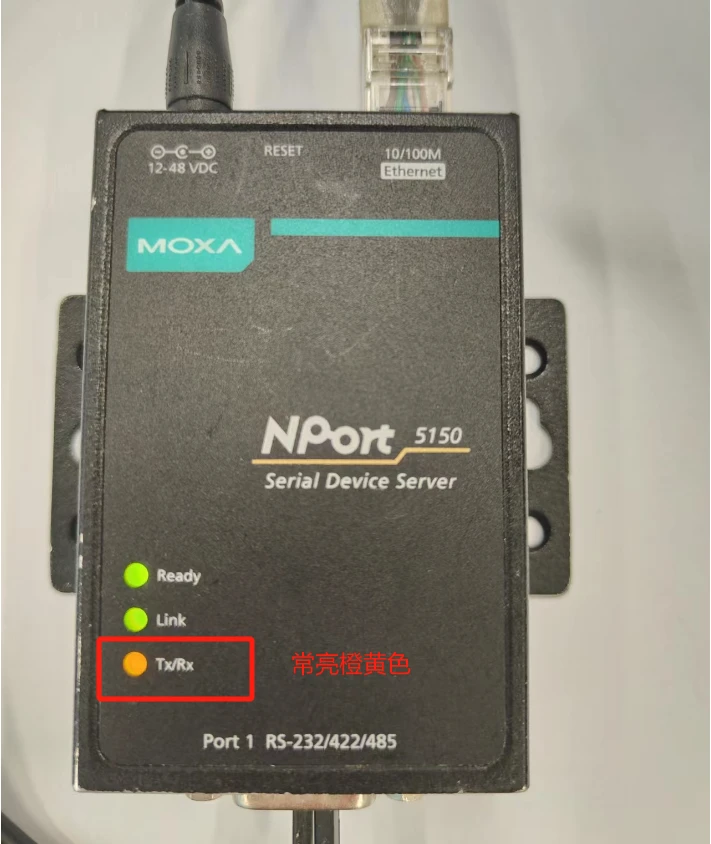

Dasturiy ta'minot bilan bog'liqMOXA NESport 5150, lekin ma'lumotlarni ololmaysiz va ketma-ket port indikatori har doim to'q sariq rangga ega.
Ii. Qanday qilib muammolarni hal qilish kerak
1. Simni tekshiring
Ikki Rs -485 chiziqlar qatoriga e'tibor bering. Ma'lumotlar + ma'lumotlar +, ma'lumotlar - ma'lumotlarga ulanishlar -. Agar TX / RX yorug'ligi har doim to'q sariq-sariq bo'lsa, birinchi navbatda chiziq ketma-ketligini belgilang. Quyida MOXA NEST 5100 seriyali seriya port serverining "MOX 5100" seriyali port serverining tavsifi keltirilgan.
Eslatma:MOXA qurilmalarining ma'lumotlari bu B line va ma'lumotlar - bu chiziq. Bu boshqa ishlab chiqaruvchilarning qurilmalarining AB yo'nalishlarining ta'rifiga zid bo'lishi mumkin. Chiziqning ketma-ketligini buzganda, siz teskari ulanishni sinab ko'rishingiz mumkin.
2. To'qnashuv va tortishishlarga rostlang
Agar siz liniy ketma-ketlik bilan bog'liq muammo yo'qligini tasdiqlasangiz, siz qurilmani tortib olishning tortilishini sozlashga harakat qilishingiz mumkin.
Qurilma qopqog'ini olib tashlang, JP3 va JP4 Jumpers-ni toping va quyidagi rasmda ko'rsatilganidek, ikki ipumperni qisqa tutashtirish uchun jumper qopqog'idan foydalaning:
Eslatma:Yuqoridagi rasmda tortishish va tortishish rezistik pozitsiyalari faqat MOXA NESP 5100 seriyali mahsulotlariga tegishli. Qurilmalarning boshqa modellarining pro-ugi va tortib olish uchun, model qurilmasi qo'llanmasiga murojaat qiling.
Yuqoridagi usul 485 ta aloqa, masalan, seriyali seriyali qurilma seriyali seriyali qurilmalari va protokol shlyuzlarining mgati seriyali seriyali aloqalardan foydalanadi. Agar yuqoridagi bosqichlardan so'ng muammo hal qilinmasa, MOXA texnik yordamiga murojaat qiling.
