Feniks bilan bog'lanish PLC-RAC -24 DC / 21 Reed moduli 2966171

Kirish

PLC-interfeys vida temir yo'l bilan (NS5 / 7.5, 1-sonni o'zgartirish, Kirish kuchlanishining 24 VG) bo'lgan elektr aloqasi bilan bog'liq bo'lgan asosiy terminal blokini o'z ichiga oladi.

Mahsulot xususiyatlari

Mahsulot nozik dizayni, v8 adapteri, Cail va aloqa joylari, funktsional plaginlar va birlashtirilgan ko'priklar va integratsiyalashgan kirish zallari va aralashuvni liboslar bilan to'ldirish, funktsional plaginlar va aralashuvlarni lokilli aylantirishlar mavjud.

Texnik ma'lumotlar

Qaydlar

Umumiy

Plitkalarni ajratish, kuchlanish uchun qo'shni modullardagi bir xil terminal bloklari o'rtasida 250 V (l1, l2, L3) bo'lgan kuchlanish uchun o'rnatilishi kerak. Potentsial trovalashtirish keyinchalik FBS / {5}} plc ... yoki fbst 500 ....

Mahsulot xususiyatlari

Mahsulot turi	O'ray modul
Mahsulotlar oilasi	Plc-interfeys
Ariza	Universal
Ishlash rejimi	100% operatsion omil
Mexanik xizmat	2x 10⁷tsikllar

Elektr xususiyatlari

Nominal holat uchun maksimal quvvatni buzish	0.22 W
Sinov kuchlanishi (shamollatish / aloqa)	4 kV AC (50 Hz, 1 minut, o'rash / kontakt)

Izolyatsiya xususiyatlari: Coil / Kontakt

Baholash kuchlanishi	250 V
Kuchlanish qobiliyatini oshiring	6 kV
Overvoltaj toifasi	Iii
Ifloslanish darajasi	3

Kirish ma'lumotlari

Chamadon

Nominal kirish kuchlanishi Birlashgan Millatlar Tashkiloti	24 V dc
Kirish kuchlanish oralig'i	18.5 V DC 33.6 VC (20 daraja)
Haydash va funktsiya	yakkama-yakka
Haydash (qutb)	qutbli
BMTda odatiy kirish oqimi	9 MA
Oddiy javob vaqti	5 ms
Oddiy bo'shatish vaqti	8 ms
Himoya pallasi	Rezeratsellik himoyasi; Polatfordelementni himoya qilish diod
Himoya pallasi	Bo'shashgan diod; Erkin diod
Ishlatgich kuchlanishi displey	Sariq LED

Chiqish ma'lumotlari

Almashtirish

Kompaniyalash turi	1-bilan aloqa qilish
KITOB QURILMASI	Yagona aloqa
Aloqaga ulanish turi	Quvvat bilan aloqa
Aloqa materiallari	Agsno
Maksimal yoqilgan kuchlanish	250 v AC / DC (L1, L2, L3) bilan qo'shni modullar orasida (L1, L2, L3) ikki baravar katta bo'lgan, ammo "Plit-ATP" dagi 250 v (L1, 6}} plc bilan birga amalga oshiriladi ... yoki ... FBST 500 ...)
Minimal yoqilgan kuchlanish	5 V (100 MA)
Uzluksiz oqimni cheklash	6 A
Maksimal inqiro	10 A (4 s)
Min. Mavjudlikni yoqish	10 MA (12 V)
Qisqa tutashuv oqimi	200 a (shartli qisqa tutashuv oqimi)
Reytingni (Ohmik yuk) Maks.	140 Vt (24 v dc da)
	20 w (48 V dc da)
	18 Vt (DC da)
	23 w (110 V dc da)
	40 Vt (220 VK da)
	1500 va (250 V AC uchun)
Chiqish sug'urta	4 gl / gg neozed
Almashtirish hajmi	2 a (24 v, dc13)
	0. 2 A (110 v, dc13 da)
	0. 1 A (220 V, dc13)
	3 A (24 V va AC15)
	3 a (120 v, AC15)
	3 a (230 v, AC15)

Ulanish ma'lumotlari

Ulanish usuli	Vidalanish
Uzunligi	8 mm
Vintli ip	M3
Konduktor kesishish bo'limiga qattiq	0. 14 mm 2,5 mm²
Ishlovchilarning o'zaro bog'liqligi moslashuvchan	0. 14 mm 2,5 mm²
	0. 2 mm² 2,5 mm² (bitta ferrul)
	2x 0. 5 mm² 1,5 mm² (egizak ferrul)
Sog'liqni saqlash markazi AWG	26 ... 14
Torkni siqish	{{0}}}}}}}}. 6 nm 0.8 nm

O'lchamlari

Kenglik	6,2 mm
Balandlik	80 mm
Chuqurlik	94 mm

Moddiy xususiyatlar

Rang	kulrang (ral 7042)
Ul 94 ga muvofiqlik darajasi	V 0 (uy-joy)

Atrof-muhit va hayotiy sharoitlar

Xavfsizlik darajasi (o'rni)	RT III (o'rni)
Himoya darajasi (o'rni asoslari)	IP20 (estaylik bazasi)
Himoya darajasi (o'rnatish joyi)	IP54 dan katta yoki teng (O'rnatish joyi)

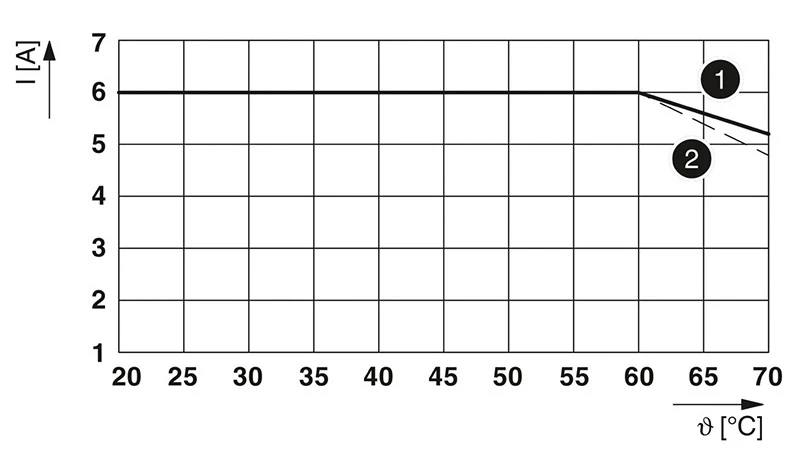

Atrof-muhit harorati (foydalanish)	-40 ilmiy darajasi ... 70 daraja (masxara qilish uchun qarang)
Atrof-muhit harorati (saqlash / transport)	-40 Rige ... 85 daraja
